PANTOGRAFO
Pantox CNC
Versione “standard” corse utili X – Y –Z (mm. 1000 x 1500 x 260)
Versione “extra Y” corse utili X – Y –Z (mm. 1000 x 2200 x 260)

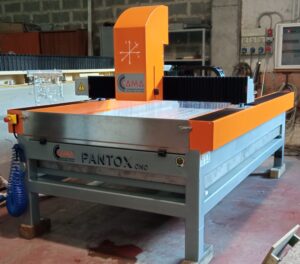

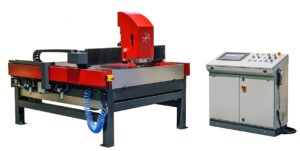

PANTOX CNC è un pantografo a controllo numerico su tre assi, robusto, compatto, preciso, e dai minimi ingombri. Studiato per la realizzazione di articoli di arte funeraria, arredamento ed edilizia in genere su pietra naturale, marmo e granito. Nella sua progettazione è stata posta particolare cura alla riduzione di emissioni sonore e di polvere nell’ambiente.

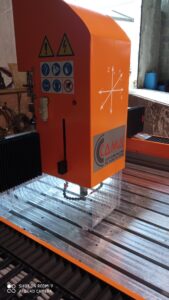

Dotato di potente elettromandrino da 2,2 KW con regolazione elettronica della velocità di rotazione, PANTOX CNC è il pantografo ideale per il MARMISTA MODERNO che vuole una macchina altamente funzionale, facile da usare e professionale.
Un concentrato di innovazione tecnologica e affidabilità PANTOX CNC è capace di lavorare anche materiali plastici e legno con estrema precisione e affidabilità.
Lavori eseguibili:
- Scritture, incisioni, bassorilievi e sgrossature su marmo, graniti e altri materiali
- Lavori di arte funeraria, cimiteriale e arte sacra (sculture)
- Lavorazioni di edilizia (complementi di arredo, cornici, piatti doccia, top cucina)
- Lavorazioni 3D in genere
Meccanica:
Tutti i movimenti degli assi sono effettuati su viti e pattini a ricircolo di sfere altamente pre-caricati per avere la massima rigidità, ed eseguiti da motori passo-passo ad alta coppia alimentati a 220V trifase con apposito trasformatore (su richiesta è possibile montare motori brushless).
Controllo:

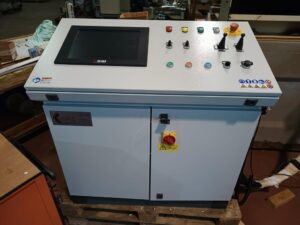

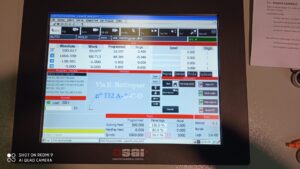

Il pantografo PANTOX CNC è gestito dal potente, ed estremamente versatile, controllo OSAI Open-Smart. Grazie a questo controllo i movimenti degli assi risultano particolarmente morbidi anche a velocità elevate per non stressare le componenti meccaniche.
Sicurezza:
PANTOX CNC gestisce automaticamente acqua e aria. In particolare se durante la lavorazione dovesse mancare l’acqua, o la pressione (regolabile) non dovesse essere sufficiente, la macchina si ferma e avvisa l’operatore; stessa cosa per la mancanza dell’aria. L’aria fondamentale per la pressurizzazione dei cuscinetti dell’elettromandrino evita il danneggiamento degli stessi.
Software CAD/CAM:
Nel PANTOX CNC puoi importare qualsiasi programma in linguaggio standard G-Code. La nostra macchina è compatibile con i principali software CAD/CAM utilizzati nella lavorazione del marmo: Alphacam, Aspire, VCArve, Type3, WCAm2K e altri.
Accessori:
- Corsa utile maggiorata (asse Y) mm. 2200 → Versione “extra Y”
- Elettromandrino KW 4 con attacco ISO 30
- Giunto rotante per acqua di raffreddamento interna all’utensile
- Tastatore altezza utensile

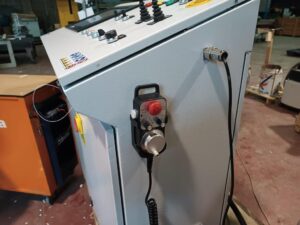

- Volantino con 4 tasti per un facile azzeramento degli zeri di lavoro e per controllare START, STOP e RESET della macchina
- Vuoto con quattro ventose tonde da 110 mm. con altezza ridotta (h: 30mm.)
- Tastatore lastra per l’azzeramento rapido dello zero di lavoro dell’asse Z
